该供电系统通过两路35kV电源进线供电，采用一主一备方式。供电系统高压侧采用单母分段接线方式，有35kV高压开关柜9面。同时，系统安装有35kV/10kV主变压器3台，10kV侧系统采用单母线三分段接线，共安装有10kV开关柜20面。

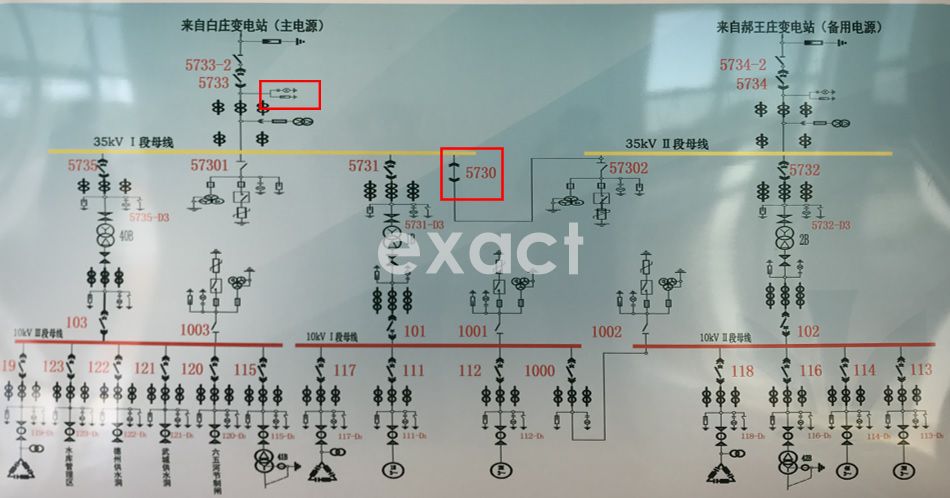

该供电系统的电气主接线如图1所示。
图1、35kV系统主接线图

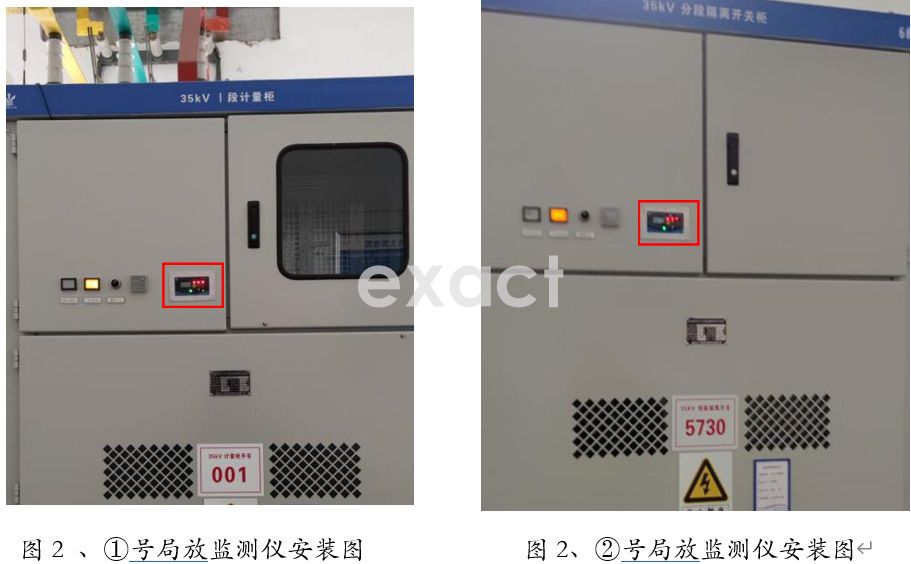

在上述系统中，35kV开关柜安装有EPD-500型局部放电监测仪2台，安装位置在主接线中的位置如图1-1红色方框所示，安装实物分别如图2和3所示。
局放在线监测系统现场需要安装的设备分为局放监测单元和通讯管理单元，对安装接线来讲，主要分为四个部分，其中通讯管理单元只接电源线和通讯线即可。
① 电源线 3 根——LN 地或正负地
② 通讯线 3 根——485A、485B 和屏蔽地
③ 信号线 4 根——ABC 三相和地
④ 柜门带电闭锁控制线——K1、M1
局放监测单元的安装和接线与带电显示器基本相同，只是需串接一条 485 线用于和通讯管理机连接。

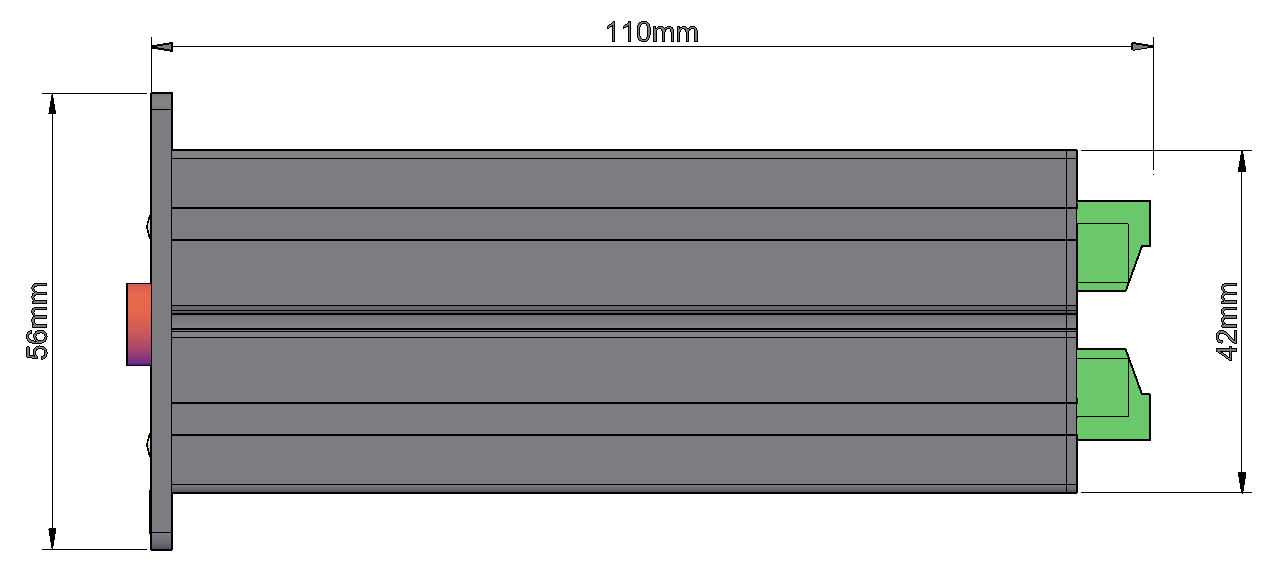

局部放电监测仪的外形尺寸：长*高*深 = 104mm*56mm*110mm。
正试图

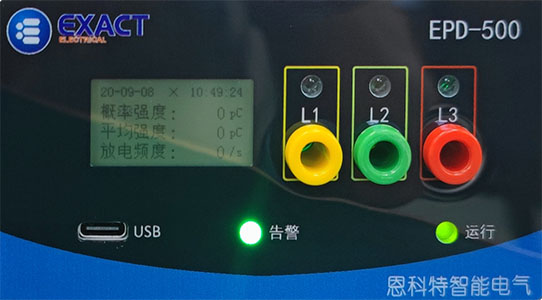

前面板尺寸
侧视图安装开孔尺寸

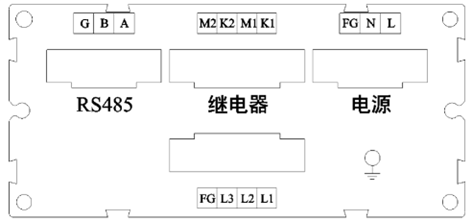

后面板接口

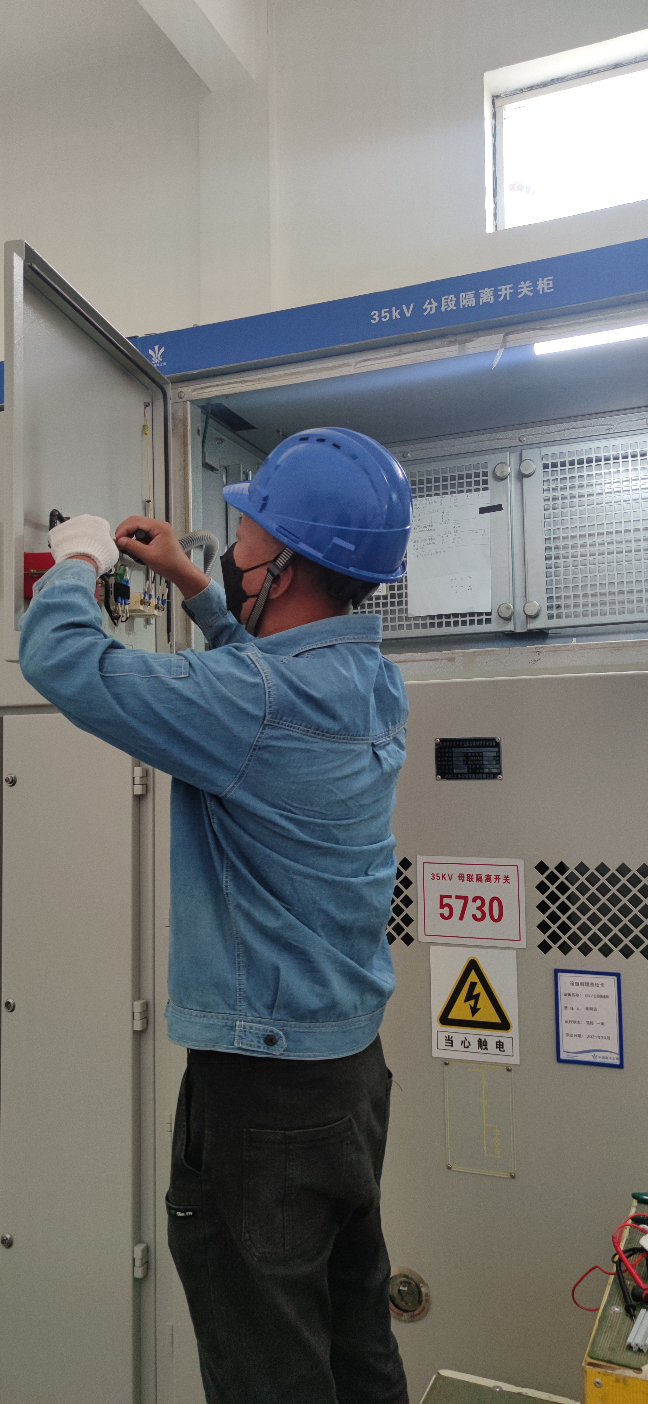

现场安装过程照片

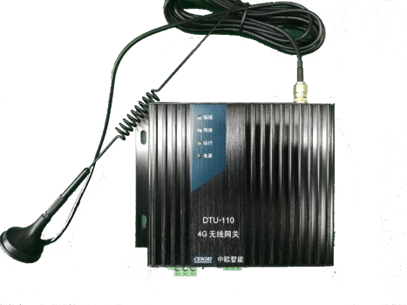

三、通讯管理单元

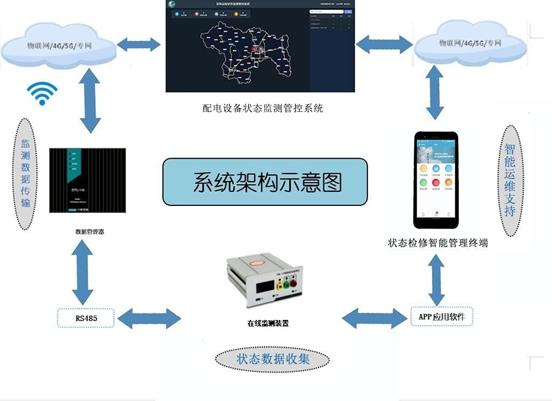

通讯管理单元负责将一组局放监测设备采集的数据收集起来并通过 4G 网络
传输给后台系统。可选择任意合适的位置安装，一般放在通信柜里，将天线引
出，利用天线底部强磁吸附在柜体外壁。
电源线：局放监测单元需要接 220VAC/DC 或 48/24VDC 供电。
通讯线：用 485 线（屏蔽双绞线）串联起局放监测单元和通讯管理单元。

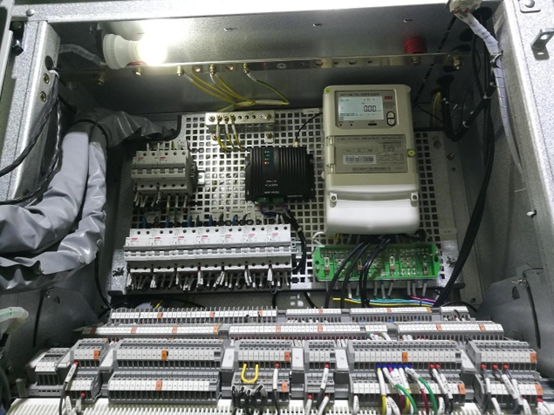

通讯管理单元现场安装示意图
